CNC 5 trục là gì? Tìm hiểu công nghệ máy cnc 5 trục

Máy CNC 5 trục là thiết bị gia công tiên tiến có khả năng di chuyển dụng cụ cắt hoặc phôi trên 5 trục tọa độ cùng lúc (3 trục tuyến tính X, Y, Z và 2 trục xoay). Công nghệ này cho phép gia công các chi tiết đa diện phức tạp chỉ trong một lần gá đặt (One-hit machining), giúp triệt tiêu sai số, tiết kiệm thời gian và nâng cao độ bóng bề mặt. Cơ Khí Nguyễn Đức Duy đồng hành cùng doanh nghiệp cập nhật những xu hướng công nghệ CNC mới nhất.

CNC 5 trục là gì?

CNC (Computer Numerical Control) là hệ thống máy công cụ được điều khiển tự động dưới sự hỗ trợ của máy tính.

Trong khi các dòng máy phay 3 trục tiêu chuẩn chỉ cho phép dao cắt di chuyển theo 3 trục tuyến tính thẳng là X, Y và Z (trái - phải, trước - sau, lên - xuống), thì hệ thống máy CNC 5 trục được nâng cấp mạnh mẽ hơn hẳn.

Máy gia công 5 trục là thiết bị có khả năng di chuyển dụng cụ cắt hoặc phôi gia công trên 5 trục tọa độ khác nhau cùng một lúc. Cụ thể, ngoài 3 trục tuyến tính X, Y, Z cơ bản, máy được tích hợp thêm 2 trục xoay chuyển động (thường được gọi là trục A, trục B hoặc trục C tùy thuộc vào cấu hình máy).

Sự kết hợp này cho phép đầu dao tiếp cận phôi vật liệu từ gần như mọi hướng và mọi góc độ. Thay vì phải dừng máy, tháo phôi và gá đặt lại nhiều lần để gia công các mặt khác nhau như trên máy 3 trục, máy 5 trục có thể hoàn thiện một chi tiết cơ khí đa diện phức tạp chỉ trong một lần gá đặt duy nhất (One-hit machining). Điều này đặc biệt quan trọng trong việc chế tạo khuôn mẫu phức tạp, chi tiết hàng không vũ trụ hay các thiết bị y tế tinh xảo.

Nguyên lý hoạt động của máy CNC gia công 5 trục

Để khai thác tối đa sức mạnh của cỗ máy này, chúng ta cần hiểu rõ cách thức các trục tọa độ phối hợp với nhau dưới sự chỉ thị của hệ thống phần mềm CAM.

Hệ thống trục và góc xoay

Nguyên lý cốt lõi của thiết bị nằm ở khả năng nội suy các trục. Hai trục xoay bổ sung sẽ quay quanh các trục tuyến tính. Trục A quay quanh trục X, trục B quay quanh trục Y và trục C quay quanh trục Z. Tùy vào thiết kế của nhà sản xuất, một máy CNC 5 trục sẽ sử dụng 2 trong số 3 góc xoay này để tạo ra không gian gia công linh hoạt.

Các cấu hình chuyển động phổ biến

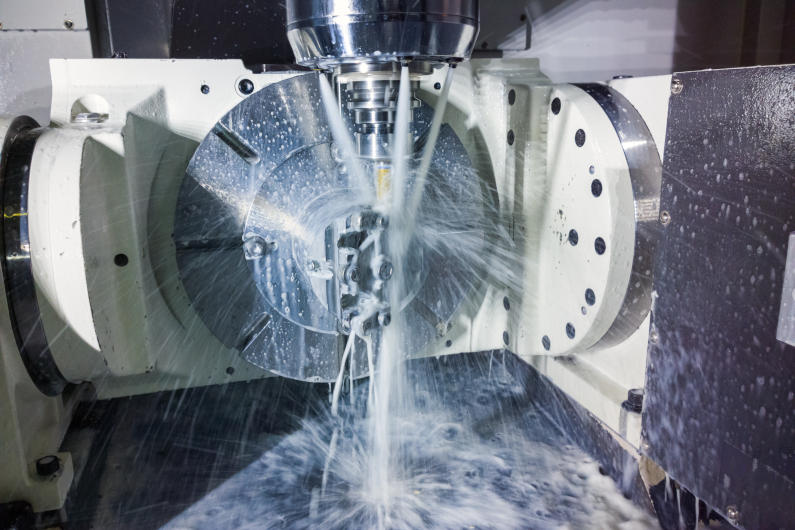

• Cấu hình bàn xoay nghiêng (Trunnion Table): Phôi được gá cố định trên một bàn máy có khả năng xoay và nghiêng. Trục chính chứa dụng cụ cắt chỉ di chuyển theo hệ X, Y, Z. Bàn máy sẽ thực hiện các góc xoay (thường là trục A và C) để đưa mặt phôi tiếp xúc chính xác với lưỡi cắt.
• Cấu hình đầu xoay (Swivel Head): Bàn máy giữ phôi cố định (hoặc chỉ xoay 1 trục), trong khi toàn bộ phần cụm trục chính chứa dao sẽ có các khớp xoay linh hoạt để nghiêng dụng cụ cắt tới vị trí cần thiết. Cấu hình này rất phù hợp để gia công các khối phôi có tải trọng quá nặng.

Phân biệt gia công đồng thời và gia công 3+2

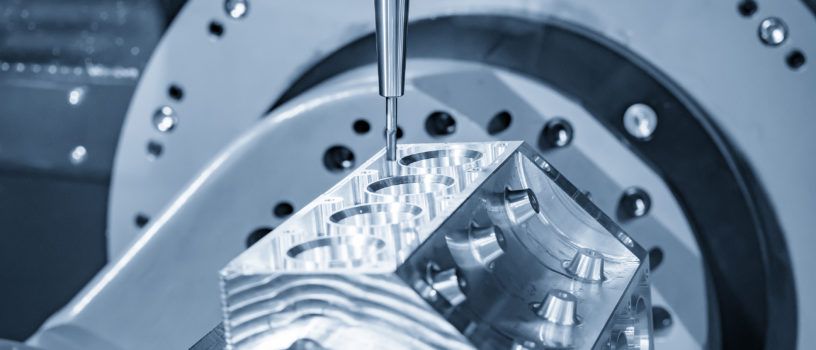

• Gia công 5 trục đồng thời (Simultaneous 5-axis): Toàn bộ 5 trục (3 tuyến tính, 2 xoay) di chuyển cùng lúc theo thời gian thực. Đầu dao liên tục thay đổi góc độ theo bề mặt cong phức tạp của chi tiết (như cánh tuabin, chân vịt tàu thủy). Lưỡi dao luôn được duy trì ở một góc cắt tối ưu, giúp bề mặt đạt độ bóng hoàn hảo và tuổi thọ dao được kéo dài.
• Gia công định vị 3+2 trục (Positional 5-axis): Máy sử dụng 2 trục xoay để xoay phôi hoặc đầu dao đến một góc độ nhất định, sau đó khóa cứng 2 trục này lại. Quá trình cắt gọt sau đó diễn ra hoàn toàn bằng chuyển động nội suy của 3 trục X, Y, Z. Đây là phương pháp tối ưu để gia công các hốc sâu, vát góc hoặc khoan lỗ nghiêng bằng các loại dao cụ ngắn mà không lo va chạm (Collision). Sử dụng dao ngắn giúp giảm thiểu độ võng và độ rung cơ học, mang lại độ chính xác cực cao.

Kết luận
